ΝΕΕΣ ΟΘΟΝΕΣ ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ SUZUKI

Η νέες οθόνες πολλαπλών λειτουργιών και οι δυνατότητές τους σάς προσφέρουν πρόσβαση σε όλες τις πληροφορίες που χρειάζεστε για μια σίγουρη, άνετη και συναρπαστική εμπειρία.

Connected to Planet Earth

ΟΘΟΝΕΣ ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΤΗΣ SUZUKI

Content

SMD16

Οθόνη πολλαπλών λειτουργιών 16''

SMD16
Content

SMD9

Οθόνη πολλαπλών λειτουργιών 9''

SMD9
Content

SMD12

Οθόνη πολλαπλών λειτουργιών 12''

SMD12
Content

SMD7

Οθόνη πολλαπλών λειτουργιών 7''

SMD7
Picture of SUZUKI MULTI-FUNCTION Picture of SUZUKI MULTI-FUNCTION

ΕΞΑΙΡΕΤΙΚΗ ΣΥΝΔΕΣΗ

Με την οθόνη πολλαπλών λειτουργιών, το σκάφος και ο κινητήρας σας μπορούν τώρα να συνδεθούν με τον παγκόσμιο καιρό και να έρχονται σε επαφή με το περιβάλλον , καθώς και να ελέγχουν και να χειρίζονται όλες τις άλλες συσκευές σας στο σκάφος σας.

Έλεγχος με το άγγιγμα ενός δακτύλου χρησιμοποιώντας την νέα σχεδίασμένη οθόνη αφής. Διατίθεται σε οθόνες 7, 9, 12 και 16 ιντσών.

Diagram of ULTIMATE CONNECTIVITY Diagram of ULTIMATE CONNECTIVITY

ΣΗΜΑΝΤΙΚΟ ΠΛΕΟΝΕΚΤΗΜΑ

Η οθόνη πολλαπλών λειτουργιών Suzuki σας δίνει πρόσβαση σε όλες τις πληροφορίες του κινητήρα της Suzuki, ώστε να μπορείτε να βλέπετε εύκολα και γρήγορα την απόδοση του.

SUZUKI Diagnostic System Mobile (SDS Mobile εφαρμογή)

Content

Το SDS Mobile λειτουργεί παράλληλα με τη νέα οθόνη πολλαπλών λειτουργιών. Απλώς κατεβάστε την εφαρμογή, η οποία είναι διαθέσιμη σε iOS και Android, στο smartphone σας (δεν χρειάζεστε ξεχωριστή συσκευή).

Εκτυπώστε τα δεδομένα από το μενού διάγνωσης στην οθόνη και θα εμφανιστούν τρεις κωδικοί QR.

Σαρώστε τα με το smartphone σας και μεταφορτώνετε άμεσα δεδομένα όπως τον αριθμό κινητήρα, τον αριθμό ωρών από την τελευταία αλλαγή λαδιού, τις συνολικές ώρες λειτουργίας του κινητήρα και τις ώρες λειτουργίας σε διαφορετικές στροφές ανά λεπτό.

Τα δεδομένα αποθηκεύονται στο smartphone σας σε ένα αρχείο που μπορείτε να στείλετε απευθείας μέσω ηλεκτρονικού ταχυδρομείου στον αντιπρόσωπό σας από την εφαρμογή.

Η υπηρεσία εφαρμογής SDS για κινητά και ηλεκτρονικό ταχυδρομείο είναι εντελώς δωρεάν.

Content
Diagram of SUZUKI Diagnostic System Mobile (SDS Mobile) app

ΠΡΟΤΕΙΝΟΜΕΝΑ ΠΡΟΑΙΡΕΤΙΚΑ ΟΡΓΑΝΑ ΓΙΑ ΤΗΝ ΟΘΟΝΗ ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΑΠΟ ΤΗ FURUNO

ΑΝΙΧΝΕΥΤΗΣ ΨΑΡΙΩΝ

Diagram of FISH FINDER

BBDS1SMD 16 / 12

Βυθόμετρο

  • Βελτιωμένη ανίχνευση ψαριών χρησιμοποιώντας το ψηφιακό φίλτρο FURUNO (FDFTM
  • Διπλή συχνότητα, 50 kHz και 200 kHz
Λειτουργίες Single (50 or 200 kHz), Dual (50 and 200 kHz), Bottom-lock, Bottom-Zoom, ACCU-FISHTM, Bottom Discrimination, A-scope
Εύρος Max. 1,200 m
Ρεύμα εισόδου 12-24 VDC, 12 W, 1.1-0.4 A
Μεταγωγείς 600 W/1 kW*, 50/200 kHz
* Optional Matching Box, MB-1100 may be required.

DFF1-UHDSMD 16 / 12

Network TruEcho CHIRPTMFish Finder

  • Τεχνολογία TruEcho CHIRPTM
  • Σχεδιασμένο να λειτουργεί σε ευρυζωνική γκάμα συχνοτήτων που χρησιμοποιεί ευρυζωνικό μετατροπέα
  • Η σαφής παρουσίαση χωρίζει τη δομή του πυθμένα από τα κάτω ψάρια και τα δολώματα ψαριών από τα ψάρια
Λειτουργίες Single (High or Low frequency), Dual (Both High and Low frequencies), Bottom-lock, Bottom-Zoom, ACCU-FISHTM, Bottom Discrimination, A-Scope
Εύρος Max. 1,200 m
Ρεύμα εισόδου 12-24 VDC, 30 W, 2.8-1.4 A
Μεταγωγείς 1 kW, Broadband transducers 42-65 kHz (low), 130-210 kHz (high)

DFF3SMD 16 / 12

Δυκτιακός Ανιχνευτής Ψαριών

  • Βελτιωμένη ανίχνευση ψαριών χρησιμοποιώντας το ψηφιακό φίλτρο FURUNO (FDFTM
  • FURUNO Free Synthesizer πομποδέκτης για να μπορείτε να επιλέξετε δύο συχνότητες λειτουργίας από 28 έως 200 kHz
Λειτουργίες Single (high or low), Dual (high and low), Bottom-lock, Bottom-Zoom, ACCU-FISHTM*, A-scope
* With Transducer (50/200-1T) only.
Εύρος Max. 3,000 m
Ρεύμα εισόδου 12-24 VDC, 30 W, 3.5 A
Μεταγωγείς 1/2/3 kW, Frequency: 28, 38, 50, 68, 82, 88, 107, 150, 200 kHz, 50/200 kHz

MULTI BEAM SONAR

DFF-3DSMD 16 / 12

Δυκτιακό Sonar Πολλαπλών Ακτίνων

Diagram of DFF-3D
  • Το εύρος της πλαϊνής απεικόνισης  είναι μέχρι τα 200 m σε 120-μοίρες απο την δεξιά και μπροστινή μεριά*
  • H διείσδυση των κύριων ακτίνων ακριβώς κάτω από το σκάφος είναι περίπου. 300 m*

* Μέγιστο βάθος ανάλογα με την εγκατάσταση, τον τύπο του πυθμένα και τις συνθήκες νερού.

Λειτουργίες Cross Section, Triple/Single Beam Sounder, Side Scan, 3D Sounder History
Εύρος Max. 1,200 m
Ρεύμα εισόδου 12-24 VDC, 1.4-0.7 A
Μεταγωγείς 800 W, 2 types (thru-hull and transom mount)

RADAR

Diagram of RADAR

DRS4D-NXT/DRS6A-NXTSMD 16 / 12

Αισθητήρας Radar Solid State

Diagram of DRS4D-NXT/DRS6A-NXT
  • Συμπίεση παλμού Solid-State , Doppler Radar
  • Revolutionary Target AnalyzerTM εντοπίζει άμεσα επικίνδυνους στόχους
  • Λειτουργίες Fast Target TrackingTM και Auto Target Acquire, μέχρι και 100 στόχους
  • Bird Mode για να βρουν τα καλύτερα αλιευτικά πεδία εντοπίζοντας τα πουλιά
Μέγιστη Ισχύς Εξόδου Solid-state, 25 W
Τύπος DRS4D-NXT: ø610 mm Radome (24"), DRS6A-NXT: 1036 mm Open (3.5')/1255 mm Open (4')/1795 mm Open (6')
Ταχύτητα Περιστροφής Κεραίας 24*/36/48 rpm range coupled or 24 rpm fixed
* In dual range mode, speed is limited to 24 rpm.
Ρεύμα εισόδου 12-24 VDC, DRS4D-NXT: 2.5-1.3 A, DRS6ANXT: 9.5/5.0 A

DRS6A X-CLASSSMD 16 / 12

Αισθητήρας Radar

Diagram of DRS6A X-CLASS
  • Ενισχυμένη ανίχνευση στόχου, τόσο μικρού όσο και μεγάλου εύρους
  • Το Bird mode σάς βοηθάει να αναγνωρίζετε τα πτηνά, προσαρμόζοντας αυτόματα τις ρυθμίσεις κέρδους και θάλασσας για βέλτιστη ορατότητα
  • Fast Target TrackingTM, η εμφάνιση του διανύσματος ταχύτητας και κατεύθυνσης παίρνει μόνο λίγα δευτερόλεπτα.
Μέγιστη Ισχύς Εξόδου 6 kW
Τύπος 1036 mm Open (3.5')/1255 mm Open (4')/1795 mm Open (6')
Ταχύτητα περιστροφής κεραίας 24/36/48 rpm range coupled or 24 rpm fixed
Ρεύμα εισόδου 24 VDC, 4 A

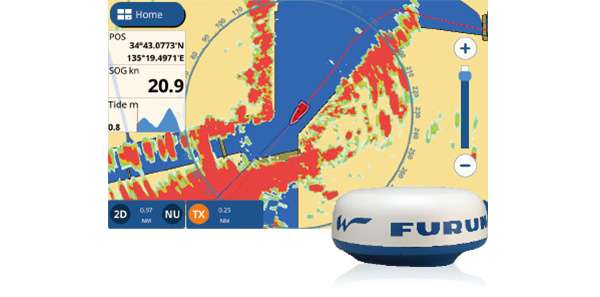

DRS4WSMD 9 / 7

Το πρώτο Ασύρματο Radar

Diagram of DRS4W
  • 4 kW κεραία Radar, δυνατή και συγχρόνος μίκρη σε μέγεθος
  • Ασύρματο LAN, δεν χρειάζεται άλλα καλώδια παρά μόνο το καλώδιο παροχής ρεύματος, κάνωντας την εγκατάσταση πολύ εύκολη.
Μέγιστη Ισχύς Εξόδου 4 kW
Τύπος ø488 mm Radome (19")
Ταχύτητα Περιστροφής Κεραίας 24 rpm
Ρεύμα εισόδου 12-24 VDC, 2.1-1.0 A max.

ΔΕΚΤΗΣ AIS

FA-30ALL SERIES

Picture of FA-30
  • Βελτιώνει την πλοήγηση με τη λήψη σημαντικών πληροφοριών πλοήγησης από τα τοπικά σκάφη που είναι εξοπλισμένα με AIS
Ρεύμα εισόδου 12-24 VDC, 1.2-0.6 A

VHF Ραδιοτηλέφωνο

FM-4800ALL SERIES

VHF Ραδιοτηλέφωνο με ενσωματομένο δέκτη AIS

Picture of FM-4800
  • Ενσωματωμένος δέκτης AIS  για την επίγνωση της κατάστασης
  • Ενσωματωμένος δέκτης GPS 72 καναλιών
  • 25 W/1 W ισχύς εξόδου
  • Κλάσης D DSC με λειτουργίες Distress, Individual και All Ship
  • 30 W PA/Loud Hailer με αυτόματα σήματα ομίχλης
Δέκτης AIS  Receiving Frequency (CH): 161.975 MHz (AIS1), 162.025 MHz (AIS2)
Ισχύς Εξόδου Transmitter: 25 W max., 1 W at power reduction. Loud Hailer/Fog Horn: 30 W max. (4 ohm)
Ρεύμα εισόδου 12 VDC (-10% to +30%), 5.0 A max.

ΔΟΡΥΦΟΡΙΚΗ ΠΥΞΙΔΑ / ΑΙΣΘΗΤΗΡΑΣ ΚΑΤΕΥΘΥΝΣΗΣ

PG-700ALL SERIES

Ενσωματωμένος Αισθητήρας Κατεύθυνσης

Picture of PG-700
  • Παρέχει δεδομένα κατεύθυνσης υψηλής ακριβείας
  • Μαύρο κουτί τύπου fluxgate μαγνητικού αισθητήρα
  • Ενσωματωμένη διεπαφή διαύλου CAN
Ακρίβεια Κατεύθυνσης ±1.0° (horizontal)
Ανάλυση Κατεύθυνσης 0.1°
Θύρες CAN bus: 1
Ρεύμα εισόδου 12 VDC: 0.1 A (LEN: 3)

PG-500ALL SERIES

Ενσωματωμένος Αισθητήρας Κατεύθυνσης

Picture of PG-500
  • Έξυπνος αισθητήρας κατεύθυνσης με την υψηλότερη ακρίβεια και σταθερότητα σε αυτήν την κατηγορία εξοπλισμού
  • Υψηλή σταθερότητα για γυροσκόπιο στερεών καταστάσεων
Ακρίβεια Κατεύθυνσης ±1.0° (horizontal)
Ανάλυση Κατεύθυνσης 0.1°
Θύρες NMEA0183 Input: 1, Output: 2 ports (one port drives 3 outputs)
Ρεύμα εισόδου 12-24 VDC: 120-30 mA

SC-33ALL SERIES

Δορυφορική ΠυξίδαTM

Picture of SC-33
  • Παρέχει πολύ ακριβή δεδομένα κατεύθυνσης για τον αυτόματο πιλότο, το ραντάρ και το σύστημα χαρτογράφησης
Ακρίβεια Κατεύθυνσης 0.4° rms
Ανάλυση Κατεύθυνσης 0.1°
Θύρες NMEA2000:1 Port
Ρεύμα εισόδου 12-24 VDC: 0.4-0.2 A, LEN11

ΟΘΟΝΗ

Τύπος Color TFT multi touch LCD
Μέγεθος Οθόνης 15.6" Wide
Ανάλυση Οθόνης FWXGA 1366 x 768 pixels
Φωτεινότητα Οθόνης 1000 cd/m2 (typical)
Γλώσσες Κινέζικα (απλοποιημένοι Κινέζικοι Χαρακτήρες), Δανικά, Αγγλικά (Η.Π. & Αγγλίας), Φινλανδικά, Γαλλικά, Γερμανικά, Ελληνικά, Ιταλικά, Ιαπωνικά, Νορβηγικά, Πορτογαλικά, Ρωσικά, Ισπανικά, Σουηδικά
Λειτουργίες GPS/WAAS/RADAR: Course plot, NAV data, Radar Chart Overlay, Head-up, North-up (heading data required), Fish Finder: ACCU-FISHTM, A-scope, Auto (Fishing/ Cruising), Bottom Discrimination, Others: Weather Forecast, Digital switching, Marine Audio

Χωρητικότητα Μνήμης

30,000 user points, 30,000 points for ship's tracks, 200 planned routes (500 points per route)

GPS/WAAS

Δέκτης GPS:56 channels / SBAS:1 channel (C/A mode, WAAS)
Συχνότητα Λήψης L1 (1575.42 MHz)
Χρόνος Πρώτης Σύνδεσης 100 s (cold start)
Ταχύτητα Εντοπισμού 999 kn
SBAS WAAS, EGNOS, MSAS

ΑΚΡΙΒΕΙΑ

Εσωτερική κεραία GPS:10 m Max / WAAS:3 m Max / MSAS:7 m Max

ΣΧΕΔΙΑΣΜΟΣ ΧΑΡΤΩΝ

Χαρτογράφιση MapMedia mm3d chart (C-MAP/Navionics/NOAA)
Ειδοποιήσεις Anchor Watch, XTE, Proximity, Depth, Temperature, Speed, etc.

RADAR

Λειτουργίες Head-up, North-up*
*Heading input required.
Ετοπισμός Στόχων** 30 Targets*
*Heading input required.

ΕΝΤΟΠΙΣΜΟΣ ΨΑΡΙΩΝ (Ενσωματωμένο)

Συχνότητα μετάδοσης


50/200 kHz
Ανιχνευτής 600 W or 1 kW*
*Matching Box MB-1100 required for some specific FURUNO transducers
Λειτουργίες RezBoostTM, ACCU-FISHTM, Bottom Discrimination, A-Scope, Auto (Fishing/Cruising), Manual, Bottom Zoom, Bottom Lock

ΘΥΡΕΣ ΔΙΑΣΥΝΔΕΣΗΣ

CAN bus/NMEA2000 1 Port
Interface
(CAN bus/NMEA2000)
Input:059392, 059904, 061184, 060928, 065280, 126208, 126720, 126992/ 996, 127237/ 245/ 250/ 251/ 257/ 258/ 488/ 489/ 505, 128259/ 267, 129025/ 026/ 029/ 033/ 038/ 039/ 040/ 041/ 291/ 538/ 540, 129793/ 794/ 798/ 808/ 809/ 810, 130306/ 310/ 311/ 312/ 313/ 314/ 316/ 577/ 578/ 817/ 818/ 820/ 822/ 823/ 826/ 827/ 828/ 880
Output:126992/ 127250/ 127251/ 127257/ 127258/ 128259/ 128267/ 128275/ 129025/ 129026/ 129029/ 129033/ 129283/ 129284/ 129285/ 130306/ 130310/ 130312/ 130313/ 130314/ 130316
NMEA0183 1 Integrated Output Port
Interface (NMEA0183) Output AAM, APB, BOD, GGA, GLL, GNS, GSA, GSV, RMB, RTE, VTG, WPL, XTE, ZDA, DPT***, DBT***, RMC***, TTM***
LAN 1 Port (100BASE-TX)
USB 1 Port (USB2.0)
Video Output 1 Port (HDMI)
Video Input 2 Ports (NTSC/PAL)
AUX I/O 1 Port (External Event/MOB Input/Operator Fitness/Alarm Output)
SD Card Slot 1 Slot (Micro SDXC, rear), 2 Slots Card Unit (optional)
Ασύρματο LAN IEEE802.11b/g/n, Transmit frequency: 2.4 GHz band

ΠΕΡΙΒΑΛΛΟΝ

Θερμοκρασία (IEC60945) -15°C to +55°C
 Στεγάνωση IP56

ΡΕΥΜΑ

Τάση / Ένταση εισόδου 12-24 VDC / 3.6-1.8 A

** Δεν διατίθεται με DRS4DL

Diagram of SMD16 Display Unit

ΟΘΟΝΗ

Τύπος 9" Wide Color TFT LCD
Μέγεθος Οθόνης 199 x 113 mm
Ανάλυση Οθόνης WVGA 800 x 480 pixels
Φωτεινότητα Οθόνης 1000 cd/m2 (typical)
Γλώσσες English (US & UK), French, Spanish, German, Italian, Portuguese, Danish, Swedish, Norwegian, Finnish, Greek, Japanese
Λειτουργίες Chart Plotter, Fish Finder, Radar*1, AIS*2, Instruments*3 (Nav Data, Engine, Wind, Fuel tank, Autopilot*4, etc.), GPS status, Weather Forecast
*1: Connection to the 1st Watch Wireless Radar DRS4W required *2: Connection to AIS sensor required *3: Connection to external sensors required
*4: Connection to the FURUNO NAVpilot-300 required
Χωρητικότητα Μνήμης 30,000 points for ship's track and waypoints 1,000 planned routes (Max. 50 points per route) 5,000 quickpoints

GPS/WAAS

Δέκτης GPS:72 channels / SBAS:1 channel (C/A mode, WAAS)
Συχνότητα Λήψης L1 (1575.42 MHz)
Χρόνος Πρώτης Σύνδεσης 100 s (cold start)
Ταχύτητα Εντοπισμού 999 kn
SBAS WAAS, EGNOS, MSAS

ΑΚΡΙΒΕΙΑ

Εσωτερική κεραία GPS:10 m Max / WAAS:5 m Max / MSAS:7.5 m Max

ΣΧΕΔΙΑΣΜΟΣ ΧΑΡΤΩΝ

Χαρτογράφιση C-MAP 4D
Ειδοποιήσεις Anchor, Depth, Arrival, Speed, Trip, Temperature, etc

RADAR

Λειτουργίες Head-up, North-up*
*Heading input required.
Ετοπισμός Στόχων** N/A

ΕΝΤΟΠΙΣΜΟΣ ΨΑΡΙΩΝ (Ενσωματωμένο)

Συχνότητα μετάδοσης


CW: 50/200 kHz, CHIRP: 40 to 225 kHz
Ανιχνευτής 300 W or 600 W or 1 kW* (Transducer dependent) *Matching Box MB-1100 required for some specific FURUNO transducers
Λειτουργίες TrueEcho CHIRPTM*, RezBoostTM**, ACCU-FISHTM**, Bottom Discrimination**, Auto gain (Fishing/Cruising), Manual gain, A-Scope, Marker Zoom, Bottom Zoom, Bottom Lock * CHIRP dedicated transducer required. ** Dual frequency compatible transducer required.

ΘΥΡΕΣ ΔΙΑΣΥΝΔΕΣΗΣ

CAN bus/NMEA2000 1 Port
Interface
(CAN bus/NMEA2000)
Input:126992, 127245/ 250/ 251/ 258/ 489/ 493/ 497/ 505, 128259/ 267/ 275, 129025/ 026/ 029/ 038/ 039/ 040/ 041/ 285/ 538/ 540, 129793/ 794/ 798/ 808/ 809/ 810, 130306/ 310/ 311/ 312/ 313/ 314/ 316, 130577/ 830/ 831/ 832/ 880
Output:126992, 127245/ 250/ 251/ 257/ 258/ 505, 128259/ 267/ 275, 129025/ 026/ 029/ 033/ 283/ 284/ 285, 130310/ 312/ 316/ 830/ 831/ 832
NMEA0183 1 Port
Interface (NMEA0183) Output AAM, APB, BOD, BWR, DBT, DPT, GGA, GLL, GNS, GSA, GSV, GTD, HDG, HDT, MTW, MWV, RMA, RMB, RMC, RTE, THS, TLL, VHW, VTG, WPL, XTE, ZDA, PFEC (SDmrk/ SDtbd/ SDtfl/ pidat)
LAN N/A
USB N/A
Video Output N/A
Video Input N/A
AUX I/O N/A
SD Card Slot 2 Slots, up to 32 GB (SD, SDHC Supported)
Ασύρματο LAN IEEE 802.11 b/g/n

ΠΕΡΙΒΑΛΛΟΝ

Θερμοκρασία (IEC60945) -15°C to +55°C
Στεγάνωση IP56

ΡΕΥΜΑ

Τάση / Ένταση εισόδου 12-24 VDC / 1.0-0.5 A
Diagram of SMD9 Display Unit

ΟΘΟΝΗ

Τύπος Color TFT multi touch LCD
Μέγεθος Οθόνης 12.1" Wide
Ανάλυση Οθόνης WXGA 1280 x 800 pixels
Φωτεινότητα Οθόνης 1300 cd/m2 (typical)
Γλώσσες Κινέζικα (απλοποιημένοι Κινέζικοι Χαρακτήρες), Δανικά, Αγγλικά (Η.Π. & Αγγλίας), Φινλανδικά, Γαλλικά, Γερμανικά, Ελληνικά, Ιταλικά, Ιαπωνικά, Νορβηγικά, Πορτογαλικά, Ρωσικά, Ισπανικά, Σουηδικά
Λειτουργίες GPS/WAAS/RADAR: Course plot, NAV data, Radar Chart Overlay, Head-up, North-up (heading data required), Fish Finder: ACCU-FISHTM, A-scope, Auto (Fishing/ Cruising), Bottom Discrimination, Others: Weather Forecast, Digital switching, Marine Audio
Χωρητικότητα Μνήμης 30,000 user points, 30,000 points for ship's tracks, 200 planned routes (500 points per route)

GPS/WAAS

Δέκτης GPS:56 channels / SBAS:1 channel (C/A mode, WAAS)
Συχνότητα Λήψης L1 (1575.42 MHz)
Χρόνος Πρώτης Σύνδεσης 100 s (cold start)
Ταχύτητα Εντοπισμού 999 kn
SBAS WAAS, EGNOS, MSAS

ΑΚΡΙΒΕΙΑ

Εσωτερική κεραία GPS:10 m Max / WAAS:3 m Max / MSAS:7 m Max

ΣΧΕΔΙΑΣΜΟΣ ΧΑΡΤΩΝ

Χαρτογράφιση MapMedia mm3d chart (C-MAP/Navionics/NOAA)
Ειδοποιήσεις Anchor Watch, XTE, Proximity, Depth, Temperature, Speed, etc.

RADAR

Λειτουργίες Head-up, North-up*
*Heading input required.
Ετοπισμός Στόχων** 30 Targets*
*Heading input required.


ΕΝΤΟΠΙΣΜΟΣ ΨΑΡΙΩΝ (Ενσωματωμένο)

Συχνότητα μετάδοσης

50/200 kHz
Ανιχνευτής 600 W or 1 kW*
*Matching Box MB-1100 required for some specific FURUNO transducers
Λειτουργίες RezBoostTM, ACCU-FISHTM, Bottom Discrimination, A-Scope, Auto (Fishing/Cruising), Manual, Bottom Zoom, Bottom Lock

INTERFACE

CAN bus/NMEA2000 1 Port
Interface
(CAN bus/NMEA2000)
Input:059392, 059904, 061184, 060928, 065280, 126208, 126720, 126992/ 996, 127237/ 245/ 250/ 251/ 257/ 258/ 488/ 489/ 505, 128259/ 267, 129025/ 026/ 029/ 033/ 038/ 039/ 040/ 041/ 291/ 538/ 540, 129793/ 794/ 798/ 808/ 809/ 810, 130306/ 310/ 311/ 312/ 313/ 314/ 316/ 577/ 578/ 817/ 818/ 820/ 822/ 823/ 826/ 827/ 828/ 880
Output:126992/ 127250/ 127251/ 127257/ 127258/ 128259/ 128267/ 128275/ 129025/ 129026/ 129029/ 129033/ 129283/ 129284/ 129285/ 130306/ 130310/ 130312/ 130313/ 130314/ 130316
NMEA0183 1 Integrated Output Port
Interface (NMEA0183) Output AAM, APB, BOD, GGA, GLL, GNS, GSA, GSV, RMB, RTE, VTG, WPL, XTE, ZDA, DPT***, DBT***, RMC***, TTM***
LAN 1 Port (100BASE-TX)
USB 1 Port (USB2.0)
Video Output 1 Port (HDMI)
Video Input 2 Ports (NTSC/PAL)
AUX I/O 1 Port (External Event/MOB Input/Operator Fitness/Alarm Output)
SD Card Slot 1 Slot (Micro SDXC, rear), 2 Slots Card Unit (optional)
Ασύρματο LAN IEEE802.11b/g/n, Transmit frequency: 2.4 GHz band

ΠΕΡΙΒΑΛΛΟΝ

Θερμοκρασία (IEC60945) -15°C to +55°C
Στεγάνωση IP56

ΡΕΥΜΑ

Τάση / Ένταση εισόδου 12-24 VDC / 3.0-1.5 A

** Δεν διατίθεται με DRS4DL

Diagram of SMD12 Display Unit

ΟΘΟΝΗ

Τύπος 7" Wide Color TFT LCD
Μέγεθος Οθόνης 154 x 85 mm
Ανάλυση Οθόνης WVGA 800 x 480 pixels
Φωτεινότητα Οθόνης 1000 cd/m2 (typical)
Γλώσσες Αγγλικά (Η.Π. & Αγγλίας), Γαλλικά, Ισπανικά, Γερμανικά, Ιταλικά, Πορτογαλικά, Δανικά, Σουηδικά, Νορβηγικά, Φινλανδικά, Ελληνικά, Ιαπωνικά


Λειτουργίες Chart Plotter, Fish Finder, Radar*1, AIS*2, Instruments*3 (Nav Data, Engine, Wind, Fuel tank, Autopilot*4, etc.), GPS status, Weather Forecast
*1: Connection to the 1st Watch Wireless Radar DRS4W required *2: Connection to AIS sensor required *3: Connection to external sensors required
*4: Connection to the FURUNO NAVpilot-300 required
Χωρητικότητα Μνήμης 30,000 points for ship's track and waypoints 1,000 planned routes (Max. 50 points per route) 5,000 quickpoints

GPS/WAAS

Δέκτης GPS:72 channels / SBAS:1 channel (C/A mode, WAAS)
Συχνότητα Λήψης L1 (1575.42 MHz)
Χρόνος Πρώτης Σύνδεσης 100 s (cold start)
Ταχύτητα Εντοπισμού 999 kn
SBAS WAAS, EGNOS, MSAS

ΑΚΡΙΒΕΙΑ

Εσωτερική κεραία GPS:10 m Max / WAAS:5 m Max / MSAS:7.5 m Max

ΣΧΕΔΙΑΣΜΟΣ ΧΑΡΤΩΝ

Χαρτογράφιση C-MAP 4D
Ειδοποιήσεις Anchor, Depth, Arrival, Speed, Trip, Temperature, etc

RADAR

Λειτουργίες Head-up, North-up*
*Heading input required.
Ετοπισμός Στόχων** N/A

ΕΝΤΟΠΙΣΜΟΣ ΨΑΡΙΩΝ (Ενσωματωμένο)

Συχνότητα μετάδοσης


CW: 50/200 kHz, CHIRP: 40 to 225 kHz
Ανιχνευτής 300 W or 600 W or 1 kW* (Transducer dependent) *Matching Box MB-1100 required for some specific FURUNO transducers
Λειτουργίες TrueEcho CHIRPTM*, RezBoostTM**, ACCU-FISHTM**, Bottom Discrimination**, Auto gain (Fishing/Cruising), Manual gain, A-Scope, Marker Zoom, Bottom Zoom, Bottom Lock * CHIRP dedicated transducer required. ** Dual frequency compatible transducer required.

ΘΥΡΕΣ ΔΙΑΣΥΝΔΕΣΗΣ

CAN bus/NMEA2000 1 Port
Interface
(CAN bus/NMEA2000)
Input:126992, 127245/ 250/ 251/ 258/ 489/ 493/ 497/ 505, 128259/ 267/ 275, 129025/ 026/ 029/ 038/ 039/ 040/ 041/ 285/ 538/ 540, 129793/ 794/ 798/ 808/ 809/ 810, 130306/ 310/ 311/ 312/ 313/ 314/ 316, 130577/ 830/ 831/ 832/ 880
Output:126992, 127245/ 250/ 251/ 257/ 258/ 505, 128259/ 267/ 275, 129025/ 026/ 029/ 033/ 283/ 284/ 285, 130310/ 312/ 316/ 830/ 831/ 832
NMEA0183 1 Port
Interface (NMEA0183) Output AAM, APB, BOD, BWR, DBT, DPT, GGA, GLL, GNS, GSA, GSV, GTD, HDG, HDT, MTW, MWV, RMA, RMB, RMC, RTE, THS, TLL, VHW, VTG, WPL, XTE, ZDA, PFEC (SDmrk/ SDtbd/ SDtfl/ pidat)
LAN N/A
USB N/A
Video Output N/A
Video Input N/A
AUX I/O N/A
SD Card Slot 2 Slots, up to 32 GB (SD, SDHC Supported)
Ασύρματο LAN IEEE 802.11 b/g/n

ΠΕΡΙΒΑΛΛΟΝ

Θερμοκρασία (IEC60945) -15°C to +55°C
Στεγάνωση IP56

ΡΕΥΜΑ

Τάση / Ένταση εισόδου 12-24 VDC / 1.0-0.5 A
Diagram of SMD7 Display Unit

ΠΡΟΩΘΗΤΙΚΟ ΒΙΝΤΕΟ

ΔΙΚΤΥΟ ΑΝΤΙΠΡΟΣΩΠΩΝ

ΠΕΡΙΣΣΟΤΕΡΑ

Αυτός ο ιστότοπος χρησιμοποιεί cookies. Συνεχίζοντας να περιηγείστε στον ιστότοπο, συμφωνείτε με τη χρήση των cookies. Για περισσότερες πληροφορίες παρακαλώ διαβάστε τους όρους χρήσης
